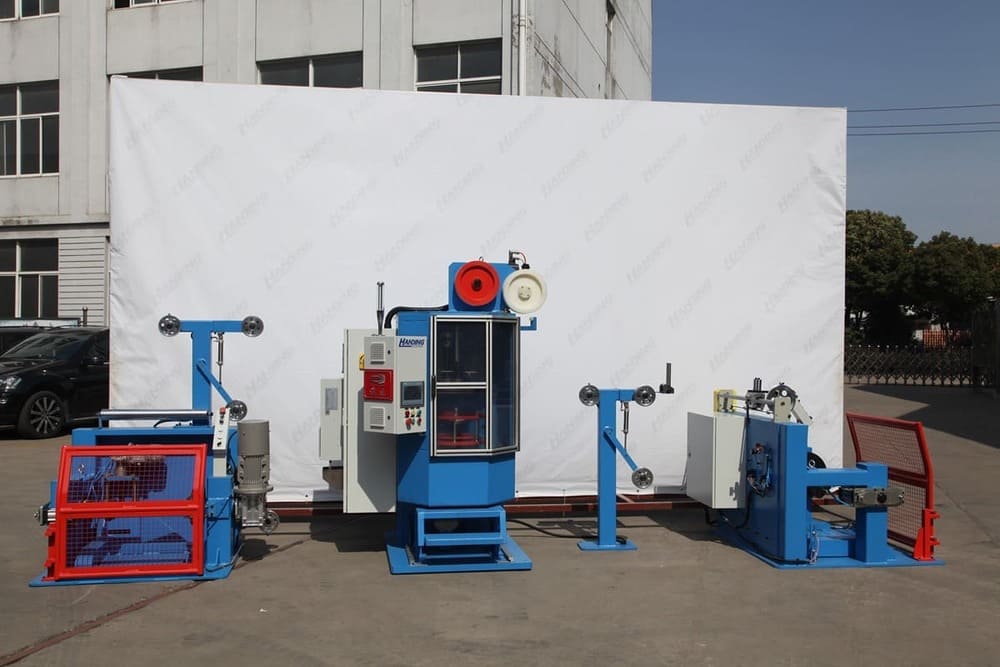

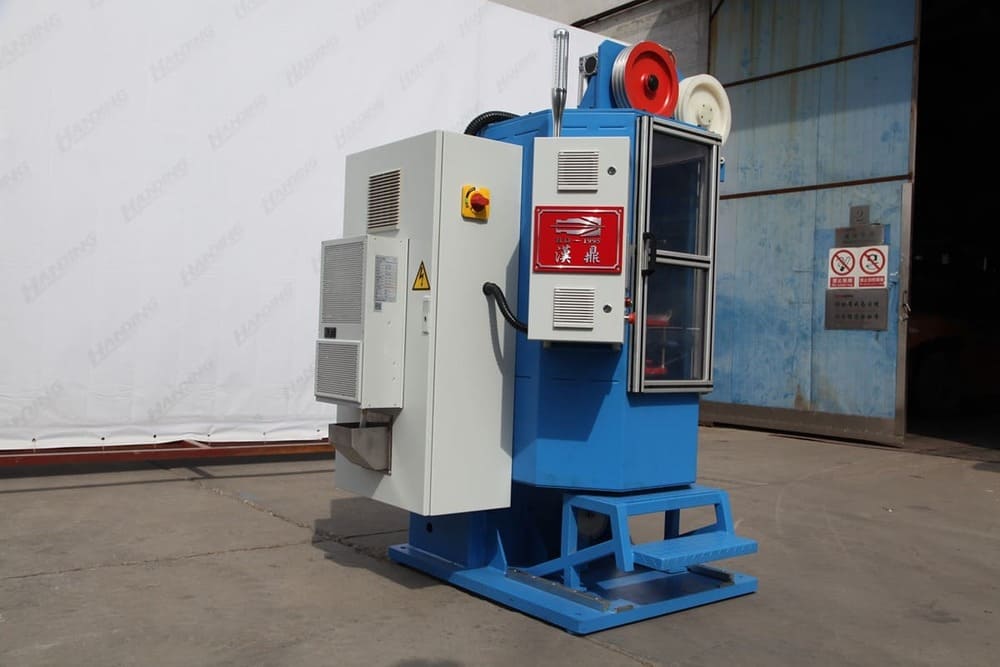

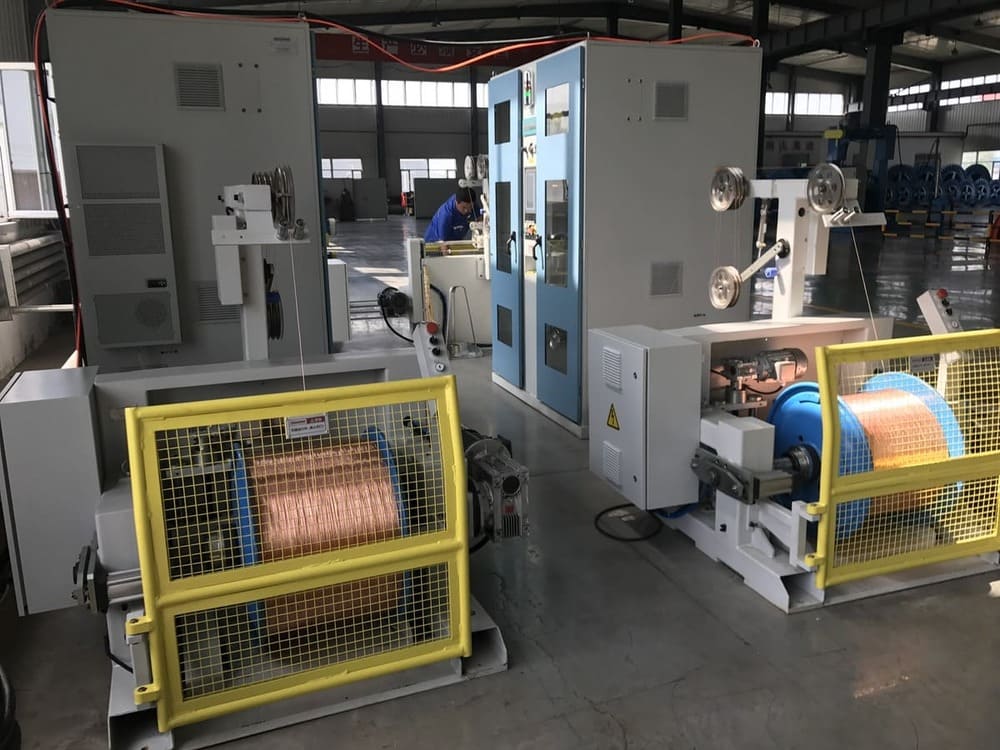

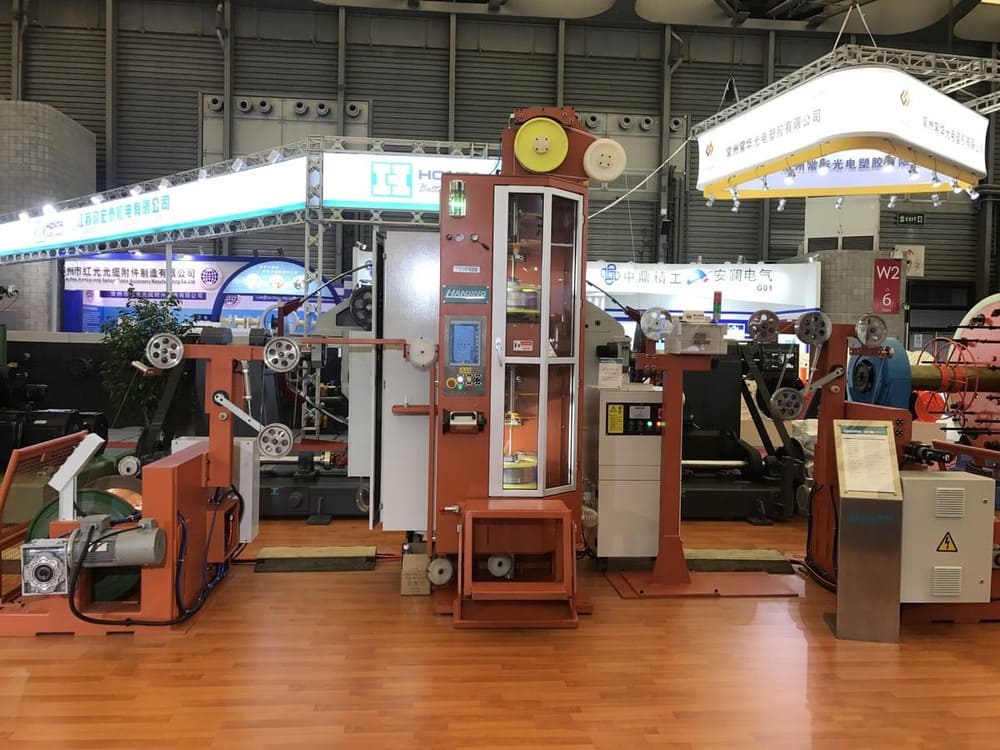

Назначение: в основном используется для обмотки жил или кабелей лентами Mica, PET, PTFE, Kapton, фольгой, слюдяной лентой, ламинированной лентой.
Особенности: лентообмоточные головки могут работать синхронно и по отдельности. Высокая точность регулировки шага. Каждый станок разрабатывается в соответствии требованиям заказчика. Синхронизация скорости с тянущим устройством. Система управления PLC. Кондиционер для контроля температур в процессе лентообмотки. Оснащено устройствами контроля натяжения и контроля внешнего диаметра.
Бренды комплектующих: двигатели – Siemens, Германия; частотный преобразователь – Siemens, Германия; подшипники – NSK, Япония; PLC - Siemens, Германия.
| Наименование | Т250-VDH | Т330-VDH | Т420-VDH |
|---|---|---|---|
| Количество обмоточных головок, шт. | 1 или 2 | ||
| Материал ленты | PET, PTFE, Mica, Kapton, ламинированная лента, металлическая лента и т.д. | ||
| Шаг обмотки, мм | 0.5-10 | 1-20 | 2-40 |
| *регулировка от 0.01мм | |||
| Диаметр на входе, мм | 0.1-2.5 | 0.2-4 | 0.3-7 |
| Коэффициент наложения ленты, мм2 | 5-70 | 5-70 | 5-70 |
| Частота вращения бобины с лентой, об/мин | 3500 | 3000 | 2800 |
| Диаметр бобины с лентой, мм | 140 | 220 | 305 |
| Толщина ленты, мм | 0.01-0.2 | 0.01-0.2 | 0.01-0.2 |
| Ширина ленты, мм | 2-6 | 2.5-12 | 3-25 |
