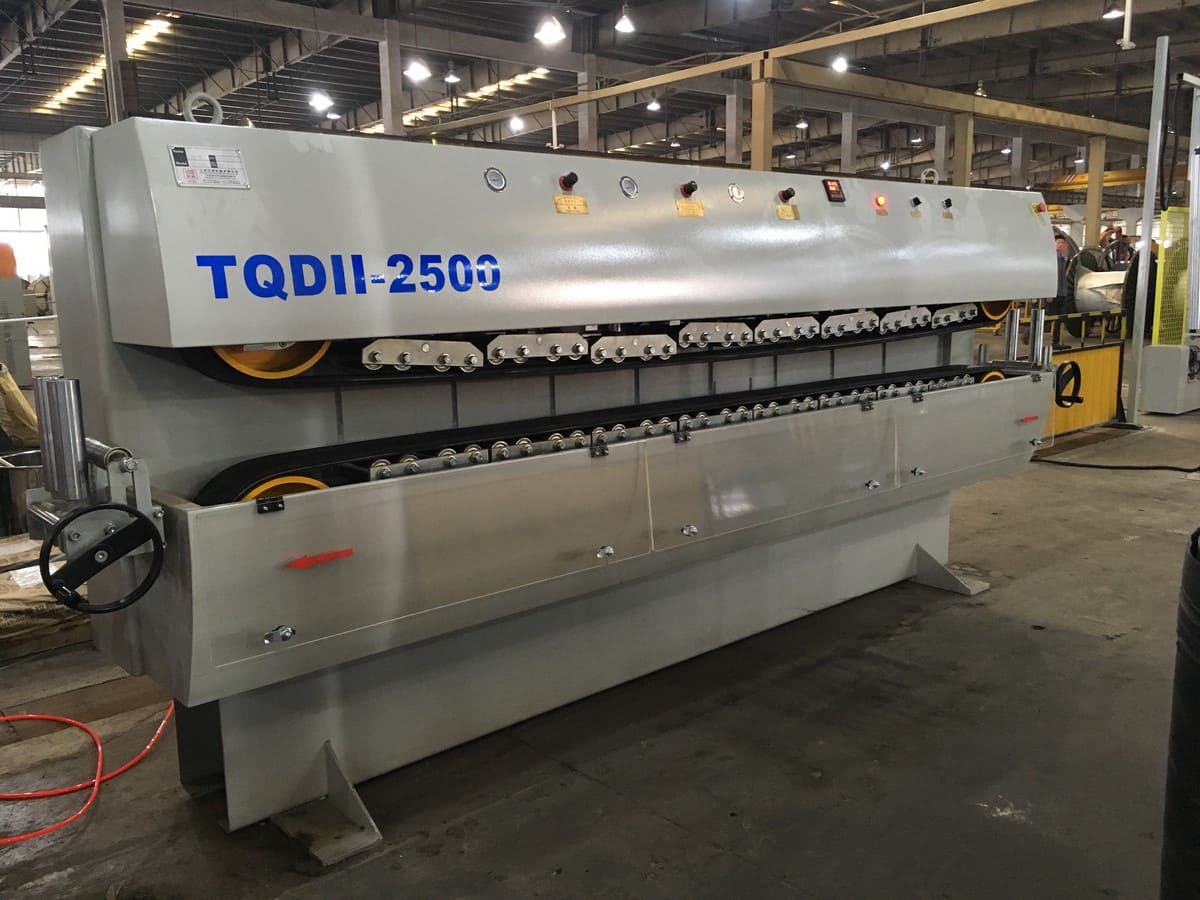

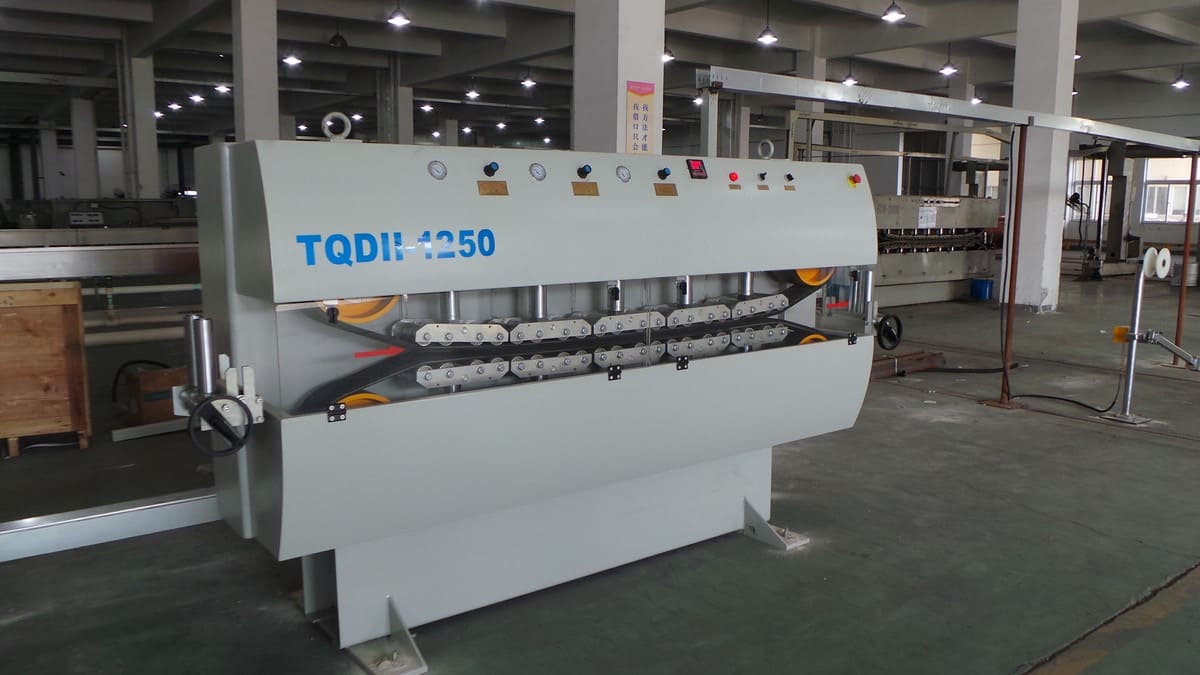

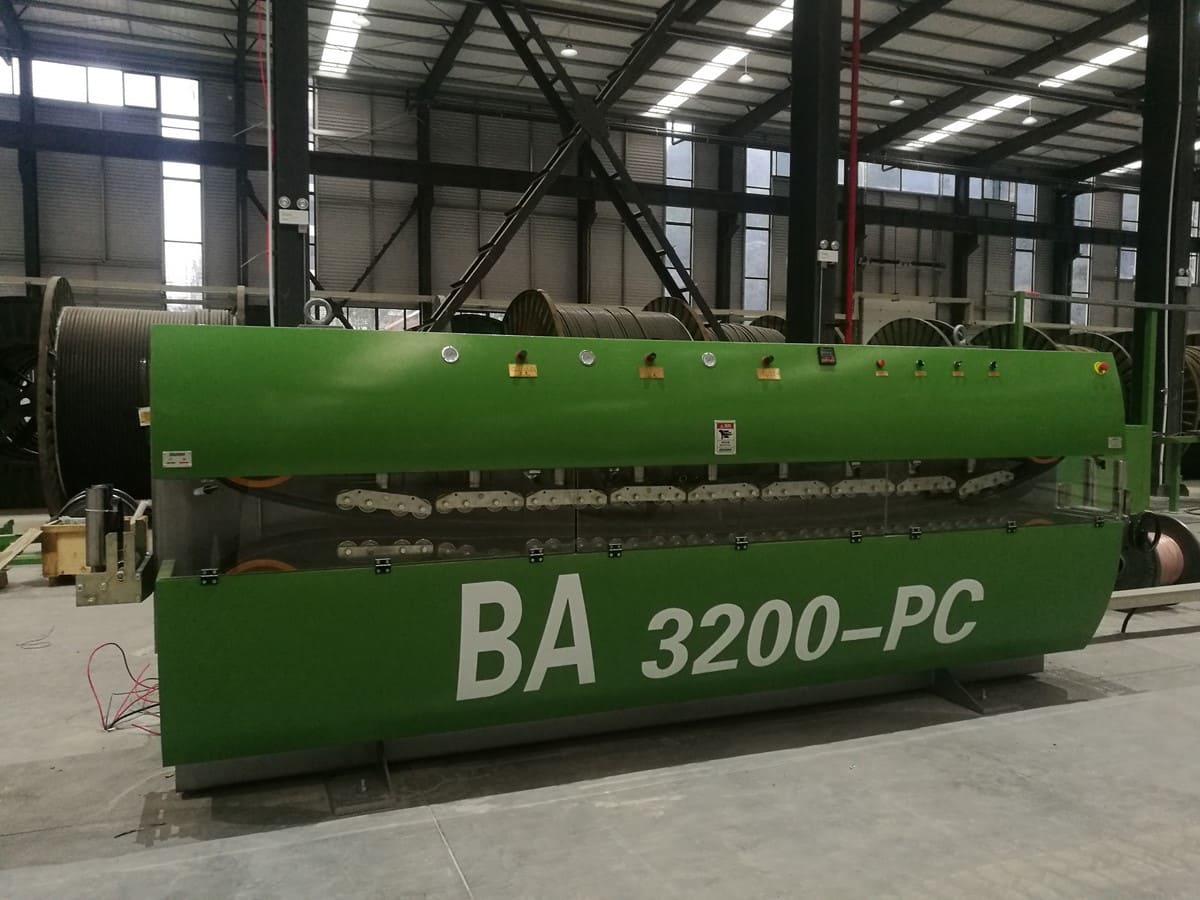

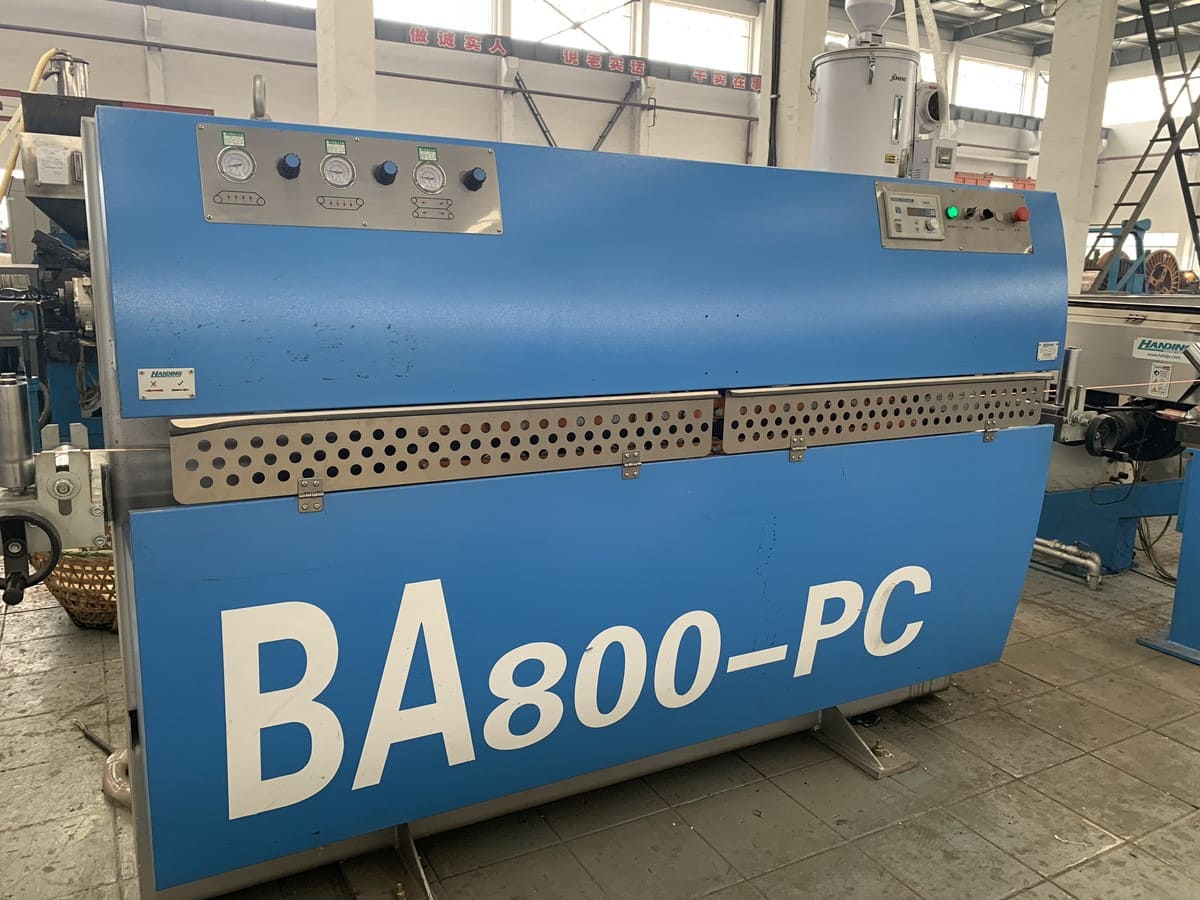

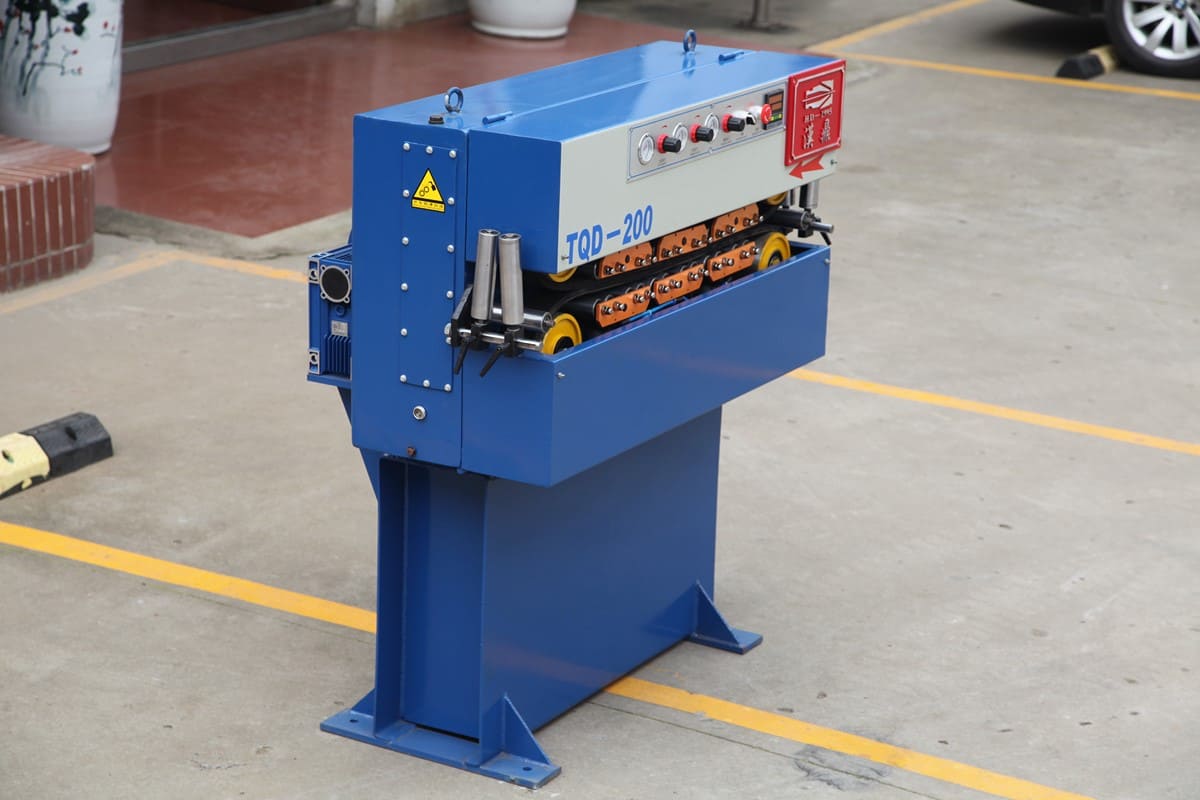

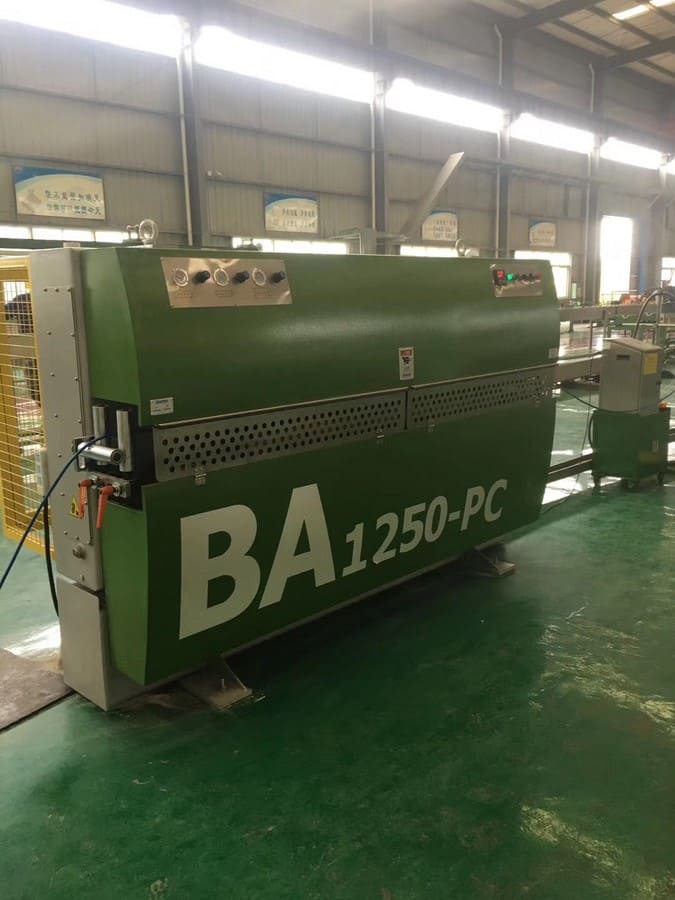

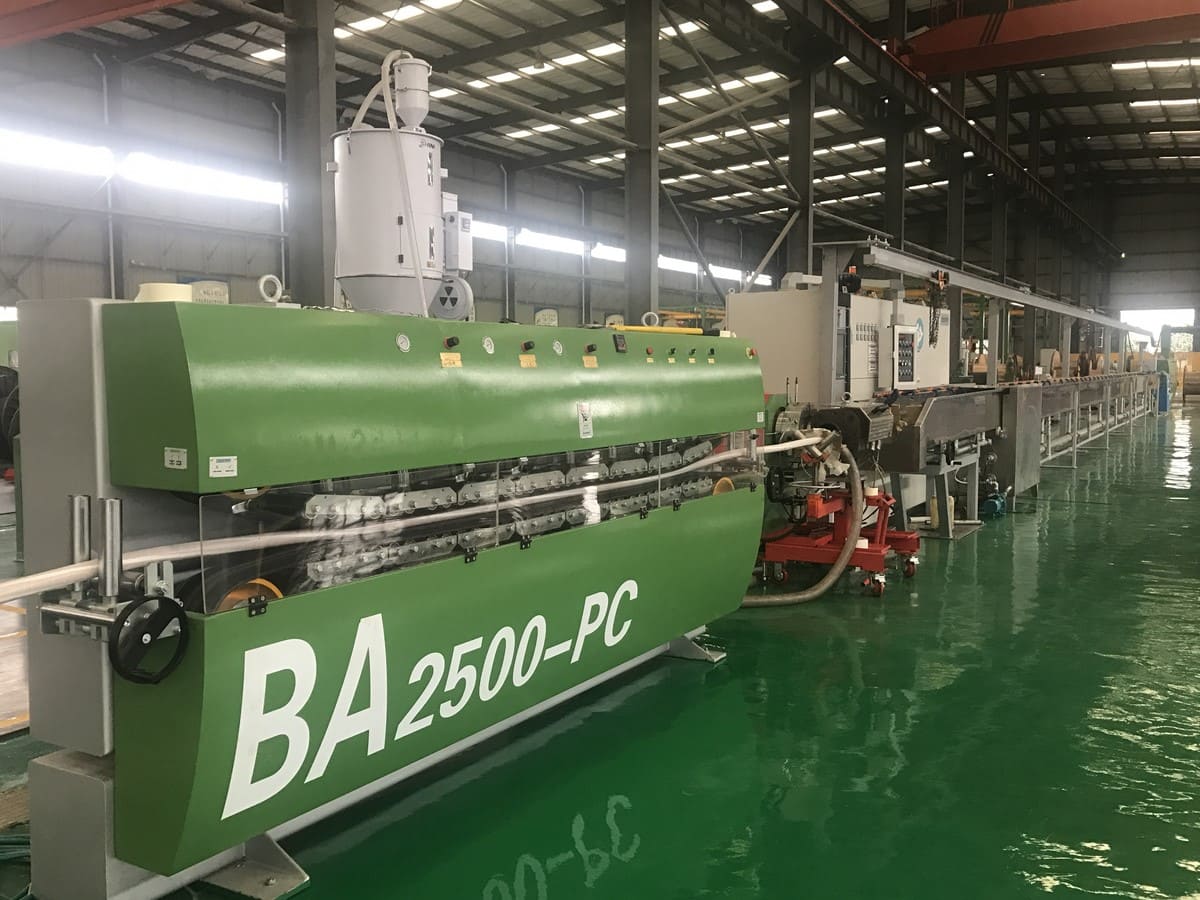

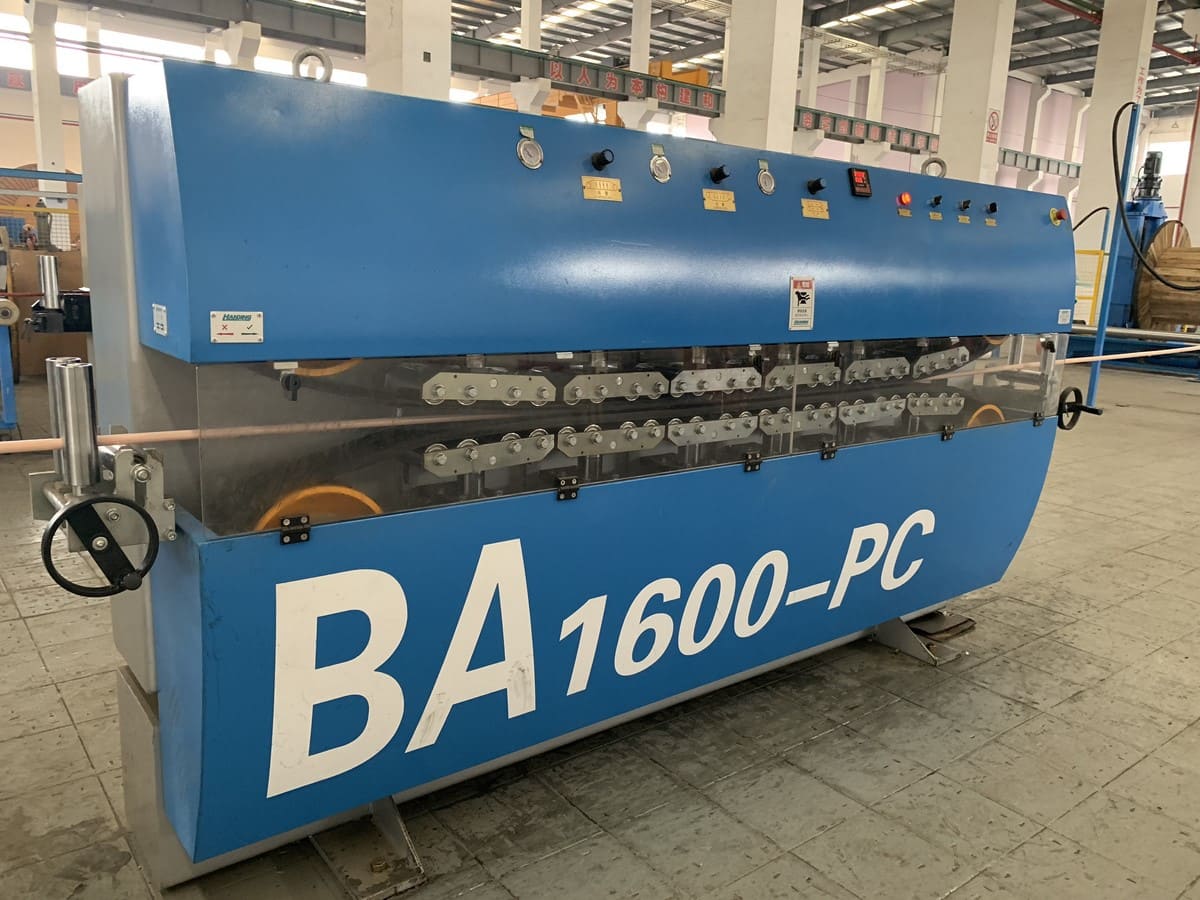

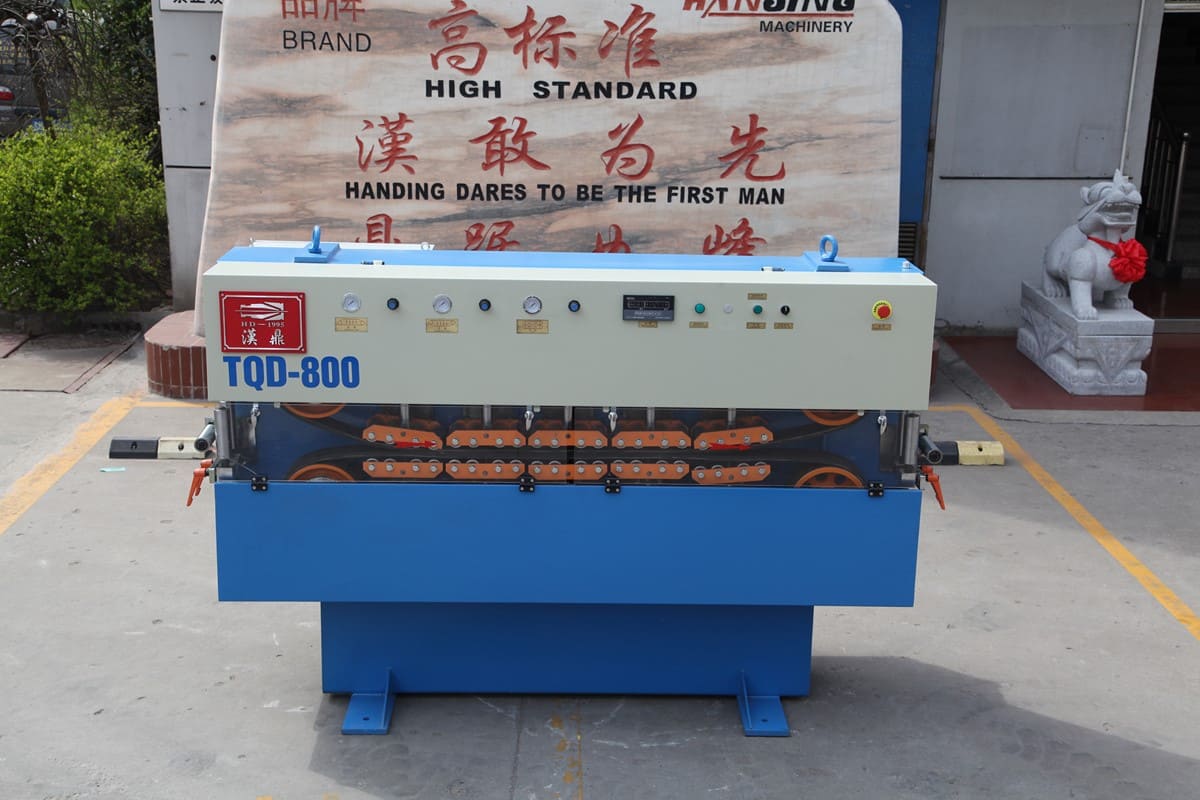

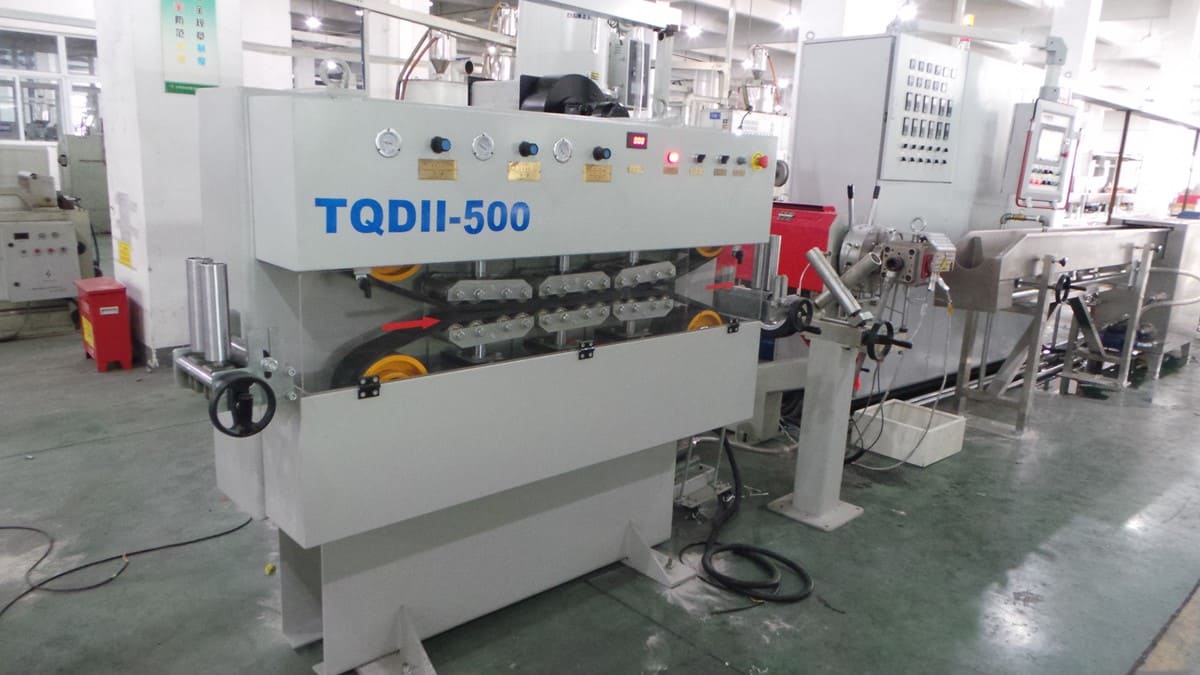

Гусеничное тянущее устройство

Назначение: используется для тяги кабеля. Подходит для большинства линий производства кабеля.

Особенности:

Шесть ступеней коробки передач двигателя удовлетворяют потребности разных типов производственных линий.
Возможность комплектации частотно-регулируемого привода.
Синхронизация с линией. Управление при помощи центрального PLC.

Бренды комплектующих: двигатель – Siemens, Германия; частотный преобразователь – Siemens, Германия; пневматика – AirTac, Тайвань.

The product is certified

Manufacturer's warranty

Support

Наименование	LD-100kg	LD-200kg	LD-300kg	LD-500kg	LD-800kg	LD-1250kg
Подходящий диаметр кабеля, мм	3-20	5-30	5-35	5-40	8-60	10-80
Сила тяги, кг	≤100	≤200	≤300	≤500	≤800	≤1200
Скорость тяги, м/мин	1.5-200	1.5-150	2.3-150	2.3-100	2.3-100	2.3-100
Длинна контакта с гусеницей ,мм	450	520	620	750	1200	1500
Ширина гусеницы, мм	60	70	70	80	100	120
Количество пар цилиндров	3	3	3	3	5	5
Высота по центру, мм	1000	1000	1000	1000	1000	1000
Габаритные размеры, мм	1430х760х1450	1450х700х1500	1500х700х1650	1800х930х1650	2300х1030х1780	3000х1230х1780

Наименование	LD-1600kg	LD-2000kg	LD-2500kg	LD-3200kg	LD-4000kg	LD-5000kg
Подходящий диаметр кабеля, мм	12-100	16-120	16-130	20-140	30-180	30-220
Сила тяги, кг	≤1600	≤2000	≤2500	≤3200	≤4000	≤5000
Скорость тяги, м/мин	2.3-100	3-80	5-60	5-60	4-40	30
Длинна контакта с гусеницей ,мм	19000	2100	2400	2900	3200	3800
Ширина гусеницы, мм	120	140	140	145	165	180
Количество пар цилиндров	6	7	8	9	10	11
Высота по центру, мм	1000	1000	1000	1000	1000	1000
Габаритные размеры, мм	3330x1230x1850	3660x1300x1850	3990x1300x1850	4320x1300x1850	5000x1300x1900	5680x1300x1900
